上海华谨建材是提供各种套筒灌浆料和全新灌浆料价格的专业灌浆料厂家

全国热线:
15021136409
华谨灌浆料
当前位置:主页 >特种砂浆 >

高强无收缩灌浆料

    高强无收缩灌浆料价格还需根据贵方项目所在地、灌浆料型号、灌浆料强度最终确定,详情咨询下方免费热线。
订购批发热线:15021138274

产品详情

  高强无收缩灌浆料以高强度材料作为骨料,以水泥作为结合剂,辅以高流态、微膨胀、防离析等物质配制而成。它在施工现场加入一定量的水,搅拌均匀后即可使用。

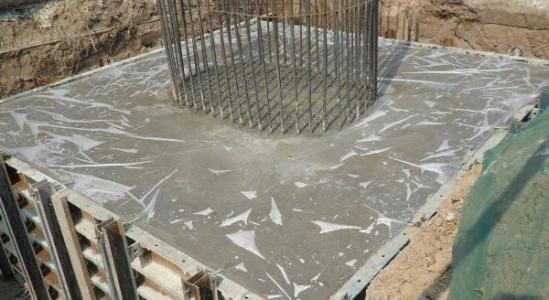

高强无收缩灌浆料



  一、高强无收缩灌浆料的产品特点

  流动性好、不泌水

  早强高强

  无收缩、粘结强度高

  耐久性好



  二、高强无收缩灌浆料的使用范围

  设备基础及地脚螺栓与机座锚固

  钢结构与基础固接的灌注

  隧道等地下工程逆打法施工缝嵌固

  梁、柱加固

  后张法预应力钢筋灌浆

  墙体结构的架构及渗漏水的修复



  三、高强无收缩灌浆料的技术指标

项目 I类 II类 III类
H-I H-II H-40 H-60 H-80 H-100
最大集料粒径(mm) ≤4.75
流动度
(mm)
初始值 ≥380 ≥340 ≥300 ≥290
30min保留值 ≥340 ≥100 ≥270 ≥270
3h竖向膨胀率 0.1-3.5
膨胀率%3h与24h之差 0.02-0.5
抗压
强度
(Mpa)
1d ≥22 ≥30 ≥22 ≥30 ≥30 ≥40
3d ≥40 ≥50 ≥40 ≥50 ≥55 ≥60
28d ≥60 ≥65 ≥60 ≥65 ≥80 ≥100
500℃耐热
抗压强度
/
对钢筋有无锈蚀作用
泌水率(%) 0



  四、表面处理

  混凝土表面须干净,坚实,无油脂,油污,无水泥浮浆以及无附着不牢的小颗粒。金属(铁和钢材)表面必须无氧化皮,铁锈以及油脂、油污。

  所有吸水性基面必须用干净水使之充分浸润饱和,但在H高强无收缩灌浆料施工前应做到基表无明水和小水坑。



  五、搅拌混合

  每一包(25kg粉料)建议加水量为:3.6-3.9L(13-14%的水)

  先把70-80%预先称重好的干净水加入到一干净容器中,然后在不断搅拌的同时慢慢加入整包的H灌浆料。然后再加入剩余的水并继续低速(最大800rpm)搅拌2-4分钟,直到混合均匀。停止搅拌,保持现状1-2分钟,然后再继续低速搅拌1-2分钟。



  六、高强无收缩灌浆料的施工方法

  立即将搅拌好的料进行灌注,确保灌注过程中空气能够通畅排出。

  进行设备基础灌浆时,需确保提供足够的压力以维持灌浆料持续地流动。

  砂浆表面暴露在外的面积越少越好。

  大面积和/或大体积灌浆时,需将不含泥的骨料加入到H无收缩灌浆料中以降低固化过程中产生的热量。加入骨料的重量不能超过H无收缩灌浆料的重量。



  七、施工温度要求最低5℃,最高35℃

  养护:常规养护或其它合适的方法养护暴露在外面的表面

  清洁:工具使用后应立即用水进行清洗,固化后的砂浆只能用机械方法来去除。

  要点:H系列无收缩灌浆料只能用于灌浆。最小灌注厚度为10mm。



  八、设备基础灌浆

  湿润基面到饱和但表面无明水。维持足够的压力以使灌浆持续地流动。

  用钢丝或链条搅动灌浆料,以确保所有的空隙都被填满,并且内部的空气能够被自由排出。



  九、地脚螺栓锚固

  彻底润湿基面,螺栓孔内无积水。尽可能地将锚孔灌满,注意灌浆料应被连续注入。螺栓与孔壁的间距应至少大于灌浆料中最大骨料料径的3倍。(最小间距10mm)



  十、大体积灌浆

  根据其体积,可选用较大的石子,如:4~8mm或8~16mm或16~32mm,加入到灌浆料中,石子加入量不超过50%~100%灌浆材料的重量,卵石比碎石好。若需要,加以轻微地振动可使其具有更好的密实度。

用户评论

相关产品

高强无收缩灌浆料
高强无收缩灌浆料
高强无收缩灌浆料
套筒灌浆料
套筒灌浆料
套筒灌浆料
聚合物砂浆
聚合物砂浆
聚合物砂浆
联系我们
上海华谨工程技术有限公司

公司电话:15021138274

公司地址:上海市宝山区
