上海华固建材是提供各种套筒灌浆料和全新灌浆料价格的专业灌浆料厂家

全国热线: 15021137748
15021132478
华固灌浆料
当前位置:灌浆料 > 问题解答 >

灌浆料如何修补混凝土质量缺陷?

文章出处:网络作者:上海华固建材人气: 发表时间:
[导读]:高强无收缩灌浆料作为一种新型混凝土缺陷修补材料,具有高流动度、早强、高强、无收缩等特性,可确保混凝土结构整体强度和耐久性要求,在混凝土结构加固领域中应值得推广应用

  高强无收缩灌浆料作为一种新型混凝土缺陷修补材料,具有高流动度、早强、高强、无收缩等特性,可确保混凝土结构整体强度和耐久性要求,在混凝土结构加固领域中应值得推广应用。

  由于工程量大,工作面多,工期紧,较高的工作强度以及设计缺陷、施工过程中的质量控制不合格,或者在外界恶劣天气的作用下,导致混凝土结构可能出现一定的质量缺陷问题,比如,空洞、蜂窝麻面、裂缝等情况。按照设计要求和保证建筑物的安全运行,应尽快修复混凝土质量缺陷,避免损伤母体混凝土的构成,保证结构整体的强调和外观。

  为此,项目部根据工程特性、施工条件、施工强度等因素进行综合论证后,采用高强无收缩灌浆料进行混凝土缺陷修复,经实践证明,该材料的使用效果与常规性缺陷修复材料相比,就有明显的优势,它的作用确保了工程质量。

灌浆料如何修补混凝土质量缺陷?

  一、施工准备

  修补施工之前的准备工具有:灌浆设备、模板搅拌机具、称量工具以及养护物品。



  二、 基础面的处理

  保证基础表面整洁、干净,不能出现浮浆、碎石、灰尘、脱模剂和油污等杂物。设备基础表面在灌浆之前的24小时,必须保证充分湿润。灌浆前1h,应该吸干积水。



  三、模板支设

  模板和设备四周底座应保持约100mm的水平距离;模板顶部标高应高于设备底座上50mm。加固混凝土的结构改造时,灌浆孔径高于50mm,间距小于1000mm,使得模板支护配有足够的灌浆孔和排气孔。

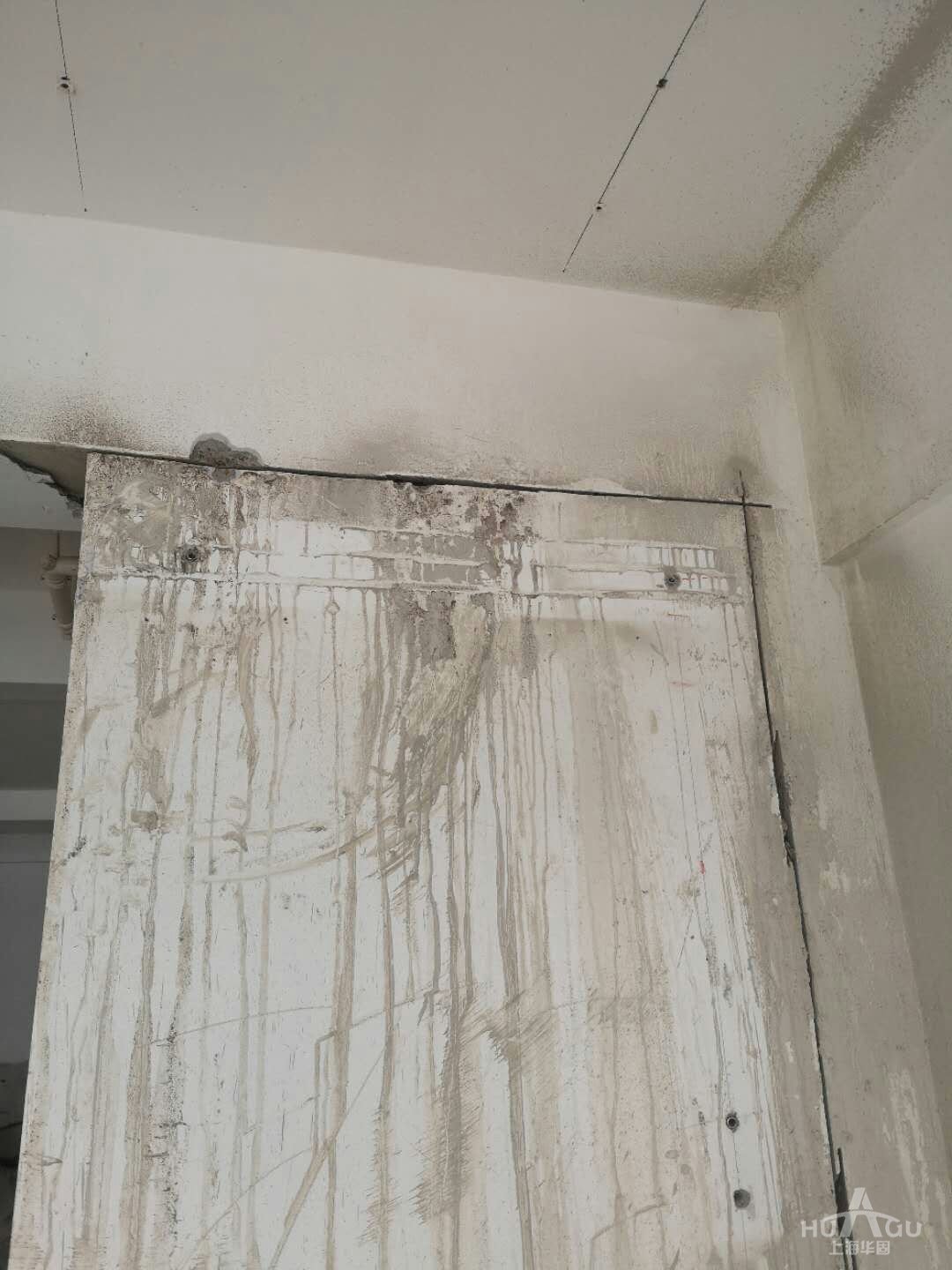

灌浆料如何修补混凝土质量缺陷?

  四、 拌和

  (1)拌和高强无收灌浆料时,加注的水量需要根据产品的标准加入,然后搅拌均匀便可使用。

  (2)拌和采用的方式包括两种:人工搅拌和机械搅拌。采用人工搅拌时,加入2/3的用水量后,需要5min搅拌,再加入剩余的用水量,搅拌到均为即可。

  (3)搅拌地点应该安置在缺陷修补施工点周围,不宜距离过长。(4)搅拌量每次应和使用量相匹配,在60min内确保完成,为了避免初凝。



  五、修补施工

  把拌和均匀的灌浆料灌入模板中,务必保持从一个方向灌入,可以适当的借助钢钎导流或者竹条,进行轻轻敲打或适当的振捣。



  六、 养护

  保证灌注后的24h内,修补处混凝土不能受到震动碰撞,抹平压光需要再终凝之前的2~4h,终凝后需要覆盖湿润的塑料布或者布袋,以洒水作养护。

灌浆料如何修补混凝土质量缺陷?

  七、 特殊环境施工

  (1)低温季节施工时,灌浆料务必用30~50℃的温水拌和,把混凝土表面预热之后才能开始修补施工工作,保证浆体入模温度在10℃以上。

  (2)高温季节施工时,采取覆盖措施防止灌浆料修补部位受到阳光直射,并提前洒水降低修补混凝土面的温度,保证浆体入模温度在30℃以下。



  工程建设质量是保证工程竣工后安全运行的有力保障,对于混凝土质量缺陷修复,安全、便捷、高效、耐久性等特点成为选择修复材料的衡量标准。项目采用高强无收缩灌浆料进行混凝土缺陷修复施工,其具有易施工、工期快、安全无毒、强度高等特点,可确保结构整体强度和安全可靠运行,并能兼顾外观质量,其施工技术方法、施工参数、性能等具有一定的推广应用价值。

客户评价

    来自【盐城】的客户评价

    上海华固建材是我们单位的老伙计了,我是十九局的,一直在用高铁系列的材料,像压浆剂、压浆料,支座灌浆料这些,质量


    来自【济宁】的客户评价

    我们的工地用的都是用的华固的灌浆料,产品质量非常不错,亲自试验了一下,效果杠杠的。


    来自【马鞍山】的客户评

    不错的公司,合作过两次,还是比较诚信的。产品用的项目都比较不错,还会光顾。


    来自【苏州】的客户评价

    这家的材料质量还不错,价格也公道给送货,以后多关注网站的产品。


    来自【张家港】的客户评

    感觉还不错,比较专业。建筑材料方面迪特曼应该是比较好的牌子了,资质证书也都有,只是宣传面还不够,希望多多努力。


    来自【宿迁】的客户评价

    很不错的网站,集全了混凝土建筑、高速公路、铁路桥梁、市政工程等加固材料的国标、企标标准,并且该公司产品质量可靠


推荐产品

高强无收缩灌浆料
高强无收缩灌浆料
高强无收缩灌浆料
环氧树脂灌浆料
环氧树脂灌浆料
环氧树脂灌浆料
聚合物砂浆
聚合物砂浆
聚合物砂浆
