基坑检测
[导读]:定义: 基坑监测 主要包括: 支护结构 、 相关自然环境 、 施工工况 、 地下水状况 、 基坑底部及周围土体 、 周围建(构)筑物 、 周围地下管线及地下设施 、 周围重要的道路 、 其他应
定义:基坑监测主要包括:支护结构、相关自然环境、施工工况、地下水状况、基坑底部及周围土体、周围建(构)筑物、周围地下管线及地下设施、周围重要的道路、其他应监测的对象。
方法:有多种监测技术和信号传输处理方式。根据青冶工程(QYETC)技术人员的经验,一般有监控专家系统、智能控制系统、可视化监测软件等几类配套工具,反应时间可控制在1s范围内,采样频率可达100Hz,完全能够做到实时监测,为工程建设提供信息化支持。
监测报表和监测报告
· 1.工程概况
· 2.监测项目及监测点平面和立面布置图
· 3.采用的仪器设备和监测方法
· 4.监测数据处理方法和监测结果过程曲线
· 5.监测结果分析
根据建筑基坑工程监测技术规范(GB50497-2009)Technical Code for Monitoring of Building Foundation Pit Engineering,基坑监测的处理过程也可以分为以下过程:
1.监测目的
2.确定监测项目
3.测点布置
4.监测方法、主要仪器及精度要求
5.监测频度
6.监控报警
7.数据处理及信息反馈。
监测项目:

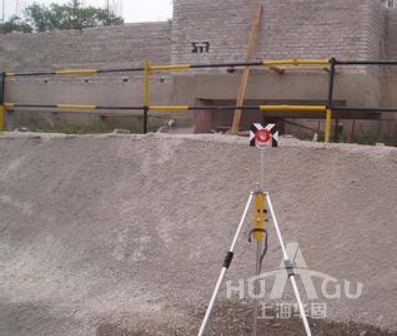

水平位移监测
测定特定方向上的水平位移时可采用视准线法、小角度法、投点法等;测定监测点任意方向的水平位移时可视监测点的分布情况,采用前方交会法、自由设站法、极坐标法等;当基准点距基坑较远时,可采用GPS测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。当监测精度要求比较高时,可采用微变形测量雷达进行自动化全天候实时监测。
水平位移监测基准点应埋设在基坑开挖深度3倍范围以外不受施工影响的稳定区域,或利用已有稳定的施工控制点,不应埋设在低洼积水、湿陷、冻胀、胀缩等影响范围内;基准点的埋设应按有关测量规范、规程执行。宜设置有强制对中的观测墩;采用精密的光学对中装置,对中误差不宜大于0.5mm。
