上海华谨建材是提供各种套筒灌浆料和全新灌浆料价格的专业灌浆料厂家

全国热线:
15021136409
华谨灌浆料
当前位置:主页 >新闻资讯 >

灌浆料容易出现蜂窝麻面的因素是什么

文章出处:网络作者:上海华谨建材人气: 发表时间:
[导读]:灌浆料在凝固以后,有时候会出现蜂窝麻面这些现象,这些情况对施工质量都容易产生影响,那么哪些因素容易让灌浆料产生蜂窝麻面呢,以及如何解决这种隐患,下面小编就给大家介

  灌浆料在凝固以后,有时候会出现蜂窝麻面这些现象,这些情况对施工质量都容易产生影响,那么哪些因素容易让灌浆料产生蜂窝麻面呢,以及如何解决这种隐患,下面小编就给大家介绍一下。

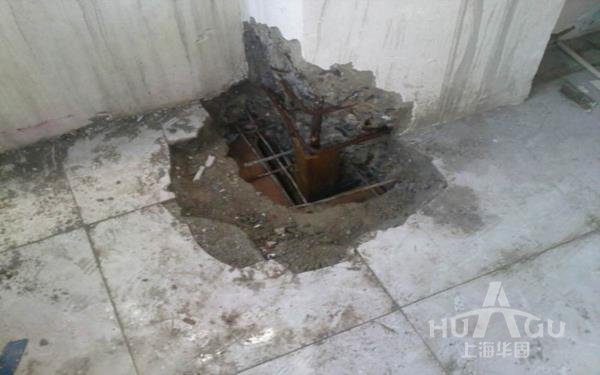

灌浆料容易出现蜂窝麻面的因素是什么

  一、灌浆料结构表面形成蜂窝麻面的因素

  1 .灌浆料含气量过大,而且引气剂质量欠佳。目前泵送灌浆料用量较大,为了保证泵送灌浆料的可泵性,往往在泵送灌浆料中加人适量的引气剂。由于各种引气剂性能有较大的差异,因此在灌浆料中呈现的状态也不尽相同,有的引气剂在灌浆料中会形成较大的气泡,而且表面能较低,很容易形成联通性大气泡,如果再加上振动不合理,大气泡不能完全排出,肯定会给硬化灌浆料结构表面造成蜂窝麻面。

  2 .灌浆料配合比不当,混凝土过于黏稠,振捣时气泡很难排出。由于灌浆料配合比不当,例如胶结料偏多、砂率偏大、用水量太小、外加剂中有不合理的增稠组分等,都会导致新拌灌浆料过于黏稠,使灌浆料在搅拌时就会裹人大量气泡,即使振捣合理,气泡在黏稠的灌浆料中排出也十分困难,因此导致硬化灌浆料结构表面出现蜂窝麻面。

  3.由于灌浆料和易性较差,产生离析泌水。为了防止灌浆料分层,灌浆料入模后不敢充分振捣,大量的气泡排不出来,也会导致硬化灌浆料结构表面出现蜂窝麻面。有一些水泥厂为了增大水泥细度,提高水泥早期强度,又考虑节约电能,往往在磨粉时加人一些助磨剂,例如木钙、二乙二醇、三乙醇胺、丙二醇(l. 2)等物质,由于其中一些助磨剂有引气性,而且引入的气泡不均匀且偏大,也会给硬化灌浆料结构表面造成蜂窝麻面。

  二、解决灌浆料f蜂窝麻面因素的方法

  1.选择使用优质的引气剂。优质的引气剂在灌浆料中引人的气袍直径宜在10—200 微米,气泡表面能比较高,气泡在灌浆料中分布比较均匀(平均间距不大于0. 25毫米)。笔者先后试验了11 种引气剂对混凝土含气量、抗压强度、凝结时间以及掺引气剂经时含气量损失等,认为以丹宁酸和旅烯为主要原材料的引气剂综合性能较好。

  2.降低灌浆料黏稠度。适当调整灌浆料水灰比、砂率、胶结材料用量以及外加剂的组分,改善灌浆料的黏稠性,也可以提高灌浆料结构窗层的质量。

  3 .控制新拌灌浆料和易性。如果灌浆料离析泌水,严格控制振捣时间,必须适时进行复振。

  4.如果水泥中含有引气组分,在拌制灌浆料时应在其中加入消泡剂。例如加入适量的磷酸三丁脂、有机硅消泡剂、聚醚类消泡剂以及表面张力低于 30 达因/厘米的许多助剂,都可以消除其中的气泡。

  以上就是小编整理的关于灌浆料产生蜂窝麻面现象的因素有哪些以及相关的解决措施,有灌浆料购买需求的朋友欢迎致电给我们。

客户评价

推荐产品

高强无收缩灌浆料
高强无收缩灌浆料
高强无收缩灌浆料
环氧树脂灌浆料
环氧树脂灌浆料
环氧树脂灌浆料
聚合物砂浆
聚合物砂浆
聚合物砂浆
