柱加大截面灌浆料和支座灌浆料执行标准

一、柱加大截面灌浆料是什么

　　柱加大截面灌浆料是专门用于梁或柱加大加粗用的，一般用于房屋或建筑加固修缮工程。很多加固公司或者加固单位用的比较多。

       1、施工前准备的工具： 模板(钢模、木模)、岩棉被(草袋、面纱、塑料膜)。

　　2、施工前混凝土表面处理： 施工前将所有与砼接触的表面清洗干净，不得有油污、碎石、浮灰等外来杂质。用水充分，浇筑前接触表面不得有积水，残余水分必须清扫干净。

　　3、施工工艺

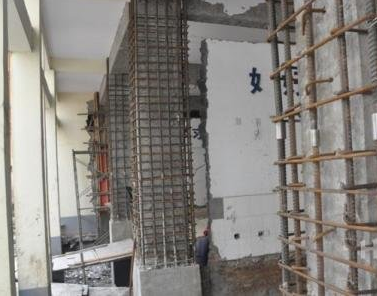

　　(1)钢筋绑扎

　　(2)植筋

　　(3)模板 混凝土结构改造加固时，应留有足够的灌浆孔及排气孔，灌浆孔径不小于50mm，间距不超过1000mm。

　　(4)灌注灌浆料：

　　水泥基灌浆材料拌和时，应按照产品要求的用水量加水。宜采用机械拌和。拌和时宜先加入2/3的水拌和约3min，然后加入剩余水量拌和直至均匀，拌和地点宜靠近灌浆地点。

　　灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间;浇筑前24小时，楼板表面应充分湿润。浇筑前1小时，清除积水。 在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动，严禁从灌浆料的中上部推动，以确保灌浆层的均质性;灌浆过程中若出现跑浆现象，应及时处理。

　　4、养护

　　1)灌浆完毕后30分钟内应立即加盖塑料膜、湿草袋、或岩棉被。并保持湿润。

　　2)在工程灌浆完毕后，如有要剔除部分，可在灌浆完毕3—6小时后，即灌浆层硬化前用抹刀或铁锹等工具轻轻铲除。

　　3)灌浆完毕后，必须避免剧烈扰动，以避免损坏未硬化的灌浆层。

　　二、支座灌浆料执行标准

　　在灌浆料的施工中，为了提高模板的周转率，要求新浇筑的灌浆料就要尽早拆模。当灌浆料温度高于气温时就要适当考虑拆模时间，来避免引起表面的早期裂缝。新浇筑早期拆模，在表面引起非常大的拉应力，出现“温度冲击”现象。

　　在浇筑初期，由于水化热的散发，表面引起相当大的拉应力，这时表面温度也较气温为高，此时拆除模板，表面温度骤降，必然引起温度梯度，从而在表面附加-拉应力，与水化热应力迭加，再加上灌浆料干缩，表面的拉应力达到很大的数值，就有导致裂缝的危险，但可以在拆除模板后及时在表面覆盖轻型保温材料。

　　支座灌浆料的凝聚，主要是高强度骨料与水泥的适应性，还与气温等要素相关。水泥灌浆料加水拌合起，至水泥浆开始失掉塑性所需的时刻。终凝时刻从水泥灌浆料加水拌合起，至水泥浆完全失掉塑性并开始发生强度所需的时刻。水泥灌浆料凝聚时刻在安施工中有重要意义，初凝时刻不宜过短，终凝时刻不宜过长。
