如何解决高强无收缩灌浆料常见问题

    高强度无收缩灌浆料能够在无震捣的条件下自动灌注狭窄缝隙，适应诸如复杂结构、密集布筋及狭窄空间的浇注与灌浆。今天，小编就来给大家详细的讲解一下，高强无收缩灌浆料在使用过程中的一些常见问题以及相对应的解决方案。

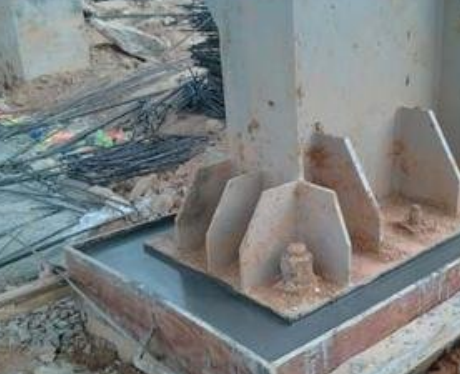

　　(一)开裂原因分析:

　　1、灌浆料产品本身膨胀率不达标，不能补偿收缩开裂;

　　2、配制灌浆料时采用人工搅拌，加水量远远大于厂家所要求的用水量，引起开裂;

　　3、施工环境时环境温度如何，是否按相应的施工方法进行?

　　4、混凝土基础面处理是否到位?有无拉毛，浸水润湿处理?

　　5、施工后严禁振捣，否则会引起灌浆料分层，离析、开裂，上层灌浆料强度低等?

　　6、灌浆料浇注后，覆盖，养护是否到位?

　　7、灌浆料施工过程中，周围有无大型设备运行，引起震动?

　　(二)裂缝处理

　　1、如灌浆料裂缝为微小裂缝，不影响灌浆料整体承受荷载，则无需修补;

　　2、如裂缝宽度较宽，且为贯穿裂缝，需用环氧灌浆料进行压力灌浆修补;

　　3、如灌浆料承受荷载较轻或不承受荷载，裂缝不需要修补;

　　4、如工程对表面外观有要求，可用聚合物水泥砂浆修补;

　　5、如因施工时振捣，引起分层、开裂，需将原灌浆料全部敲掉，重新浇注;

　　注：裂缝是否需要修补，由客户决定，只提供参考意见!

　　(三)灌浆料早期强度不够，24h不能拆模

　　1、灌浆料终凝时间太长，24h强度不达标;

　　处理：调整灌浆料配比，是凝结时间满足标准要求，24h强度达到20MPa以上;已经浇注的工程，检测其3d强度，如3d强度达到设计要求，可做合格处理，如达不到设计要求，重新浇注;

　　2、用水量太大，引起严重分层，上层为水泥浆液，凝结时间延长;

　　处理：重新浇注;

　　3、采用振捣施工，导致灌浆料分层，上层为水泥浆液，凝结时间延长;

　　处理：重新浇注;

　　4、施工环境长期潮湿，封闭，水分无法蒸发，延长凝结时间;

　　处理：适当延长拆模时间，浇筑时根据工程要求，适当降低水灰比;

　　5、冬期施工，没有遵循冬期施工方法进行，影响凝结时间;

　　处理：严格按冬期施工方法施工，并养护;
