修补砂浆技术的探讨

（一）修补砂浆的种类

根据国家标准，修补砂浆分为普通柔性修补砂浆，28d抗压强度达到20MPa；普通刚性修补砂浆，28d抗压强度达到30MPa，甚至更高，可以高于修补基层强度。根据多年实践经验，修补砂浆的抗压强度，最好低于基层或者接近于基层，不可大幅度高于修补基层，这样做的话，容易导致修补层空鼓。

实际工作中，根据修补的位置不同，修补砂浆分为墙体修补砂浆、地面修补砂浆、护坡修补砂浆、桥梁修补砂浆、隧道修补砂浆、海底修补砂浆等类型。要根据修补的位置，确定砂浆的种类，要了解修补基层的具体情况。因此，修补砂浆的设计、生产要实行订单式生产更科学一些。

（二）修补砂浆的设计

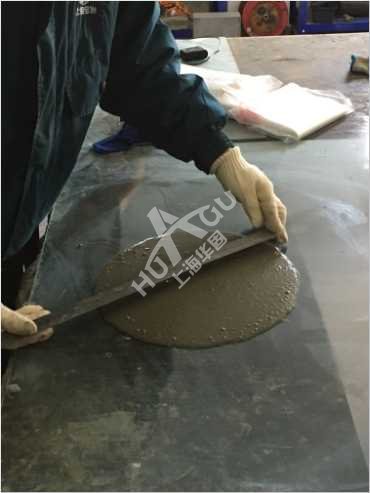

做修补砂浆经常遇到的是墙面修补和地面修补，其它根据具体情况设计，这里重点谈的是墙面修补和地面修补。墙面修补砂浆重要的特点是调出砂浆的塑性，塑性非常重要，能够避免砂浆施工过程中下垂，形成裂缝，导致修补失败；地面、屋顶修补砂浆要有一定的流动性，易于施工、找平。

根据修补的厚度，选择砂子的类型，如果修补3-5mm，需要用0.63mm以下的机制砂或者天然砂；如果修补厚度在2cm以下，需要选择中砂；如果修补厚度超过５cm，需要在砂子中加入15%的瓜子石。

（三）修补砂浆材料的选择

胶凝材料的选择；根据施工的要求，选择425硅酸盐水泥，525水泥，双快水泥。一般修补工程使用425硅酸盐水泥，28d强度可以达到60MPa；如果一些工程修补，需要快硬指标，一天强度要达到多少兆帕，建议用425硅酸水泥和双快水泥兑着用；如果2h修补路面通车，需要用双快水泥。配制2h通车的快速修补砂浆，有一定技术难度。

粉煤灰，修补砂浆对粉煤灰的要求比较严格，需要用一级或者二级原灰；谨慎使用高钙灰，容易导致修补层空鼓、开裂；避免使用研磨灰，这种粉煤灰中的成分比较复杂，而且不稳定，容易导致修补砂浆质量波动。

砂子的选择，要根据施工的要求，选择不同细度的砂子。天然砂，最好把含土量控制在3%以下，防止砂浆开裂；如果使用机制砂，砂粒要经过整形，圆润，接近天然砂，要控制石粉的含量在8-15%之间，如果石粉过多或者过少，会影响砂浆施工性，需要调整配方。

（四）修补砂浆性能的调整

修补砂浆配方的调整，最为重要的是调整砂子的级配，要求砂子有合理的级配，只有掌握了砂子级配技术，才是调好砂浆配方的基础；

通过对砂子级配的分析，确定砂子的灰砂比，一个合理的灰砂比特别重要，能够调整砂浆的粘性，粉料在配比中过多、过少，都会导致砂浆的发粘，发粘容易导致砂浆修补层的空鼓；

调整水泥和粉煤灰的比例，胶凝材料在固定的情况下，粉煤灰比例大，砂浆表面观感好，但是，砂浆层透气性差，容易空鼓；如果水泥比例大，观感不好，透气性好，不易空鼓。

最后调整砂浆的施工性，如果施工性不好，大工不乐意，容易出现施工质量问题；修补砂浆的性能一定要调出综合性能，而不是强调某一个性能的调整，绝对不能走极端。修补砂浆要达到粘接力强、柔韧性好、透气性好、上强度要慢，当然，特殊情况除外。

（五）修补砂浆施工注意事项

施工之前，要彻底清理修补基层，把松动的砂、石、浮土等清理掉；用高压水枪冲洗修补基层，目的是把浮尘清理干净；等到没有明水时，开始打界面剂，界面剂起到两个作用，一个是防止起泡，另一个是增强砂浆和修补界面的粘接强度，防止空鼓，界面剂要认真打，必须打均匀。

修补砂浆属于特种砂浆，有一定加水量的要求，根据说明书提供数据加水，用电钻进行砂浆搅拌，这一点非常重要。

一般墙面一次性修补，如果麻面太深，建议两次修补；地面一般要求两次修补，第一次要粗找平，等到初凝之后，做第二次细找平；施工之后，注意养护，等到强度上来之后，才能使用，否则，前功尽弃。如果太阳直晒、风大，环境恶劣，建议谨慎施工，容易导致修补表层失水过快而开裂。

（六）大开缝的修补技术

不管地面、墙面出现大裂缝，如果是结构性开裂，是另外一个修补概念；如果不是结构性开裂，首先开V型槽，一定要开到裂缝的底端；清理、打水、打界面剂，根据缝的深度，选择不同类型的修补砂浆，要做两次修补。裂缝修补对修补砂浆的防水性能和柔韧性要求较高，注意这方面的调整。
