上海华谨建材是提供各种套筒灌浆料和全新灌浆料价格的专业灌浆料厂家

全国热线:
15021136409
华谨灌浆料
当前位置:主页 >问题解答 >

设备基础的二次灌浆用哪个型号的灌浆料

文章出处:网络作者:上海华谨建材人气: 发表时间:
[导读]:在项目施工过程中,会有很多的地方需要使用灌浆料,其大量应用在工程施工中的基础、主体、后期施工中。在各种用途中最常用的三种地方为设备基础的二次灌浆、混凝土结构加固和

  在项目施工过程中,会有很多的地方需要使用灌浆料,其大量应用在工程施工中的基础、主体、后期施工中。在各种用途中最常用的三种地方为设备基础的二次灌浆、混凝土结构加固和修补、钢筋和地脚螺栓的锚固。

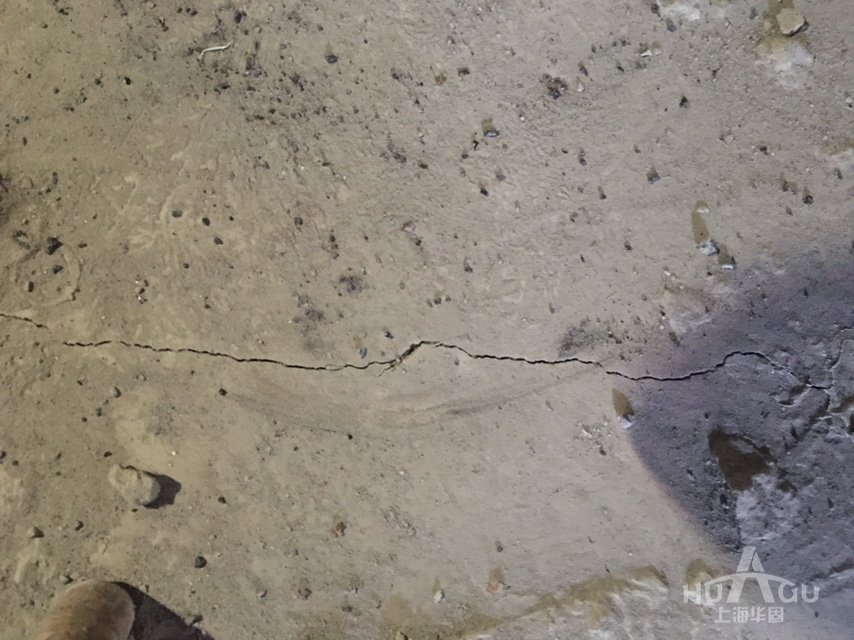

  设备基础的对穿螺孔安装螺栓后,预留洞应填充密实,如果采用正常混凝土灌入,混凝土收缩,浇筑的混凝土与孔壁出现裂缝,不能满足设备要求。部分柱及混凝土基础中出现浇筑不密实麻面、大体积或大面积的混凝土出现的裂缝,是不能用普通混凝土或水泥砂浆进行修补或注浆,不但收缩带来的裂缝无法避免,而且不同的强度、不同的材质膨胀系数的不同,使得修补加固后的强度、使用性能和耐久性能均不能满足要求。TCGM高强无收缩灌浆料成功避免了这些不足,保证了工程的质量。

设备基础的二次灌浆用哪个型号的灌浆料

  (1)基础处理

  设备基础与灌浆料接触的表面应清理干净。不应有油污、浮灰、黏贴物、脱模剂、碎石等杂物。灌浆前24小时,将模板和设备基础表面充分润湿。灌浆前1小时,用棉丝、泡沫塑料将积水洗净。

  (2)模板支设

  按施工图支设模板,用棉纱、胶带及水泥浆密封保证不漏模。使用封闭式支模板方式时,灌浆的对侧应设置排气孔。使用开放式方式时,无需设置排气孔。灌浆左右两侧间距2m,并应做20cm×10cm的疏导孔,其上口边缘应高出设备底座下表面2cm-3cm;灌浆侧每隔1.5m-2m设置一个灌浆漏斗,其上口应高于基础表面60cm以上,并应稳固插在模板上。设备底座四周的模板顶面高度应高出设备底座下表面2cm-3cm,以保证灌浆层饱满填充。

  (3)灌浆设备

  设备基础二次浇筑前,应依据施工现场实际情况选择合适的灌浆方法。灌浆时,应从一侧或一侧的邻侧多点进行灌浆,直到从对侧溢出为止,以保证灌浆过程中排尽空气,不得从四周同时进行灌浆。当较长设备基础二次灌浆时,应采用跳仓法分段施工,每段长度确保在5m以内为宜。灌浆过程中不需振捣,并应不间断地连续灌浆。灌浆开始后可使用竹劈子、助推器等器具不停地重复推拉,疏导拌合物,加快灌浆进度,促使拌合物流进模板内各角落。当灌浆由于某种原因中断时,要加强往复推拉,以延长可流动时间,避免已灌入的拌合物开始凝结,失去流动性而无法继续灌浆,造成工程事故。

设备基础的二次灌浆用哪个型号的灌浆料

  灌浆过程中如发现已灌入的拌合物有浮水时,应立即投入一些灌浆料干料,吃掉浮水,确保膨胀效果。灌浆层上表面超过设备底座下表面最高点2cm-3cm时,应停止灌浆。灌浆完毕后即进行表面加工,然后用麻袋等物覆盖,潮湿养护,待5-6小时,可切除肥边以及漏斗、疏导管、排气孔处的多余部分,并可进行表面压光。灌浆后3天可根据需要进行砂浆抹面或涂油漆覆盖等处里。

  输煤系统振动筛安装后,为了使设备满足使用要求,保证平整度,需在设备下加设垫铁,致使设备底板与基础之间存在一道缝隙。若使用普通水泥砂浆,流动性、和易性、强度等均达不到要求,故采用高标号TCGM高强无收缩灌浆料,使用这种材料可以很好的流淌到缝隙的每一个位置,在最短的时间里达到设计强度,保证了机械的使用,也保证了工程的质量。

客户评价

推荐产品

高强无收缩灌浆料
高强无收缩灌浆料
高强无收缩灌浆料
环氧树脂灌浆料
环氧树脂灌浆料
环氧树脂灌浆料
聚合物砂浆
聚合物砂浆
聚合物砂浆
