某框架楼板灌浆料补强施工工艺

　　在楼板底部二次浇灌过程中如果采用传统施工过程中经常使用到的材料会出现比较大的问题，比如其强度较差或者是密实程度相对较低等，这样一来也就非常容易出现蜂窝和麻面的现象，从而对建筑本身的质量和外观都造成了非常不利的影响。而如果在这一过程中使用高强度无收缩灌浆材料就可以很好的解决这些问题，这种材料的密度非常高，同时其还具备着非常好的粘结性，比较容易控制，施工的方法非常的简单，所以其在建筑工程施工的过程中也得到了非常广泛的应用。

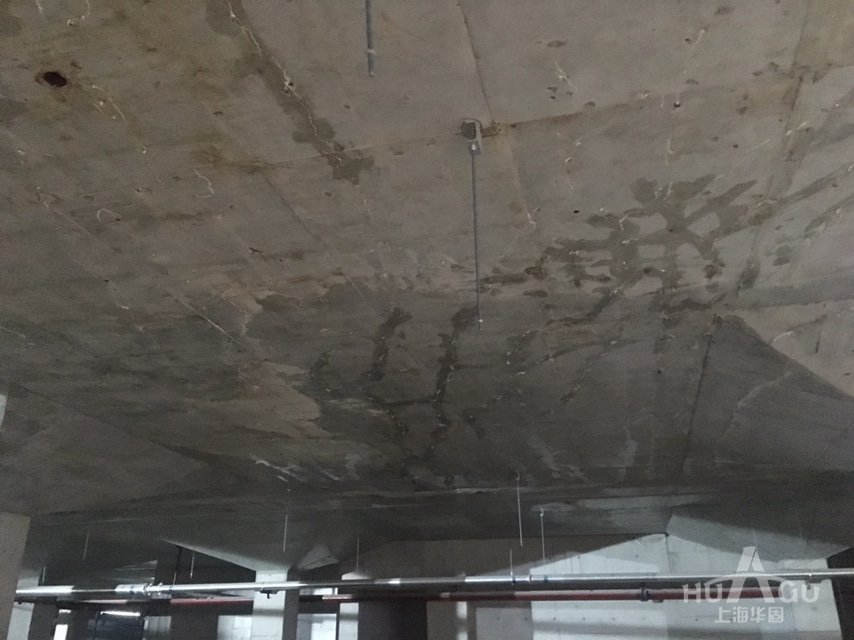

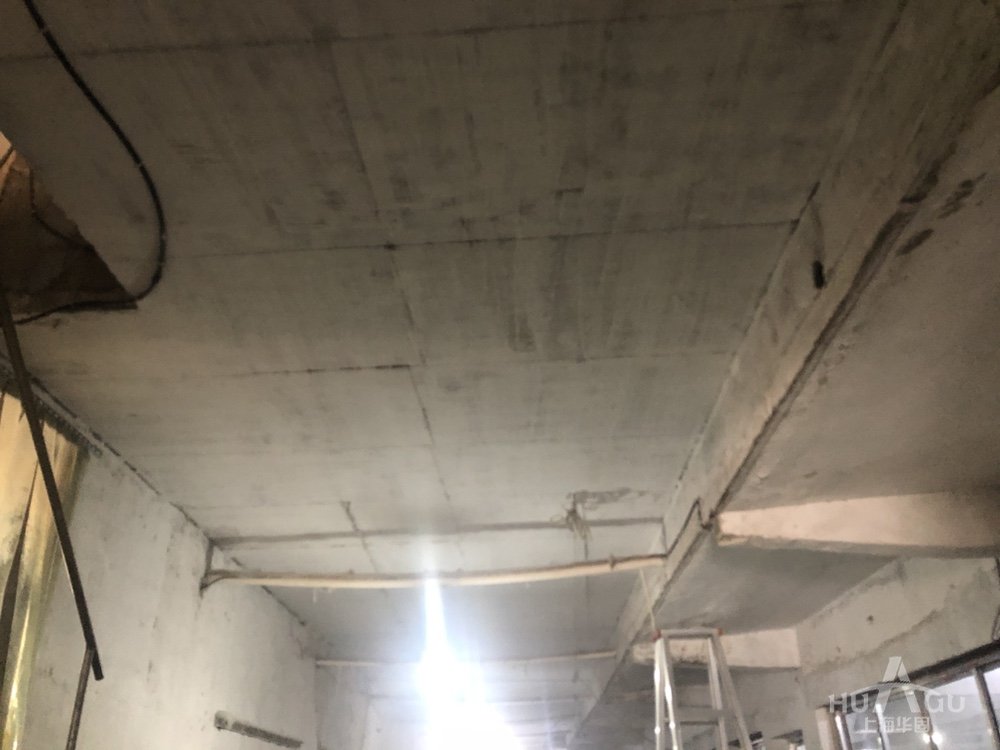

　　一、灌浆料施工工艺

　　1.1 施工工序

　　(1)结合面处理。在供车能够建设的过程中，首先要做好基底的处理工作，要将基层的混凝土进行彻底性的凿毛和清洗。如果在其应用的过程中出现了比较大的蜂窝和麻面问题，一定要采取有效的措施对其进行处理，如果结合面损坏较为严重，在实际的工作中一定要对其进行细致的修补，直至其完全的满足施工的标准和要求。

　　(2) 钢筋工程。首先要按照相关的标准和要求完成钢筋的加工工作。在施工之前，一定要熟读施工图纸，按照施工图纸的要求去选择合适的钢筋型号和钢筋的形状，保证钢筋供给量。其次是钢筋连接施工，在钢筋连接施工的过程中，受力钢筋设置是十分重要的，受力钢筋在加固层整个的长度范围之内都应该是按照其全长进行设置，此外中间任何一段不能有断裂的现象。在钢筋焊接的过程中应该采用双焊的形式对其予以处理。

　　(3)模板工程。首先是模板的安装施工，楼板的模板在施工的过程中采用的是木质模板，模板的规格为50mm×80mm，此外还要将间距设置在200mm左右，在这一过程中还要采用钢管柱当做是竖向的格挡，格挡的间距应该保持在500mm左右。其次是模板的拆除、清理和保管工作。灌浆料在二次浇筑施工技术之后，如果灌浆料的强度已经满足了设计的强度要求，就可以对其进行拆模处理。

　　(4)二次浇筑灌浆料。首先是灌浆料的制备工作，在灌浆料制备的过程中必须要严格的根据实验室给出的配合比对其进行控制，在制备的过程中必须要保证搅拌的均匀程度，同时拌制过程中所使用的水源必须要符合饮用水的标准，其次就是灌浆料的浇筑问题。在楼板浇筑施工的过程中，一定要从上面施工过程中预留下的孔洞对其进行更加科学和合理的浇筑处理，在浇筑施工彻底结束之后还要对施工过程中预留的孔洞进行全面的封堵。再次就是灌浆料的养护工作。在工程建设和施工的过程中，一定要严格的按照材料使用说明书上的要求对材料予以细致的养护。

　　二、 施工中应该注意的问题

　　首先，如果在施工的过程中出现了图纸定位尺寸和现场定位的尺寸出现了非常明显的差别，应该用现状定位的尺寸当做是最终的标准。其次，在这个工程建设的过程中，楼板加固施工的过程中采用的是高墙无收缩灌浆料，这种材料在应用之前应该预留一定数量的试块，同时还要按照施工的要求做好抗压强度实验，保证其充分的满足施工的要求。最后是植筋施工结束之后，24个小时之内都不能对结构产生扰动或者是其他方面的不利影响，更不能对钢筋产生不良的碰撞，只有这样，才能更好的保证结构的稳定性和安全性。

　　三、养护的要求

　　3.1常温养护

　　(1) 灌浆前，日平均温度不应低于5℃，灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜，加盖湿草袋保持湿润。采用塑料薄膜覆盖时，水泥基灌浆材料的裸露表面应覆盖严密，保持塑料薄膜内有凝结水，灌浆料表面不便浇水，可喷洒养护剂。

　　(2)应保持灌浆材料处于湿润状态，养护时间不得少于7d。

　　(3)当采用快凝快硬型水泥基灌浆材料时，养护措施应根据产品要求的方法执行。

　　3.2 高温养护

　　(1)灌浆前24h采取措施，防止灌浆部位受到阳光直射或其他热辐射。

　　(2) 采取适当降温措施，与水泥基灌浆材料接触混凝土基础和设备底板的温度不大于35℃。

　　(3)浆体入模温度不应大于30℃。

　　(4) 灌浆后应及时采取保湿养护措施。

　　3.3 冬期养护

　　(1) 冬期施工，工程对强度增长无特殊要求时，灌浆完毕后裸露部分应及时覆盖塑料薄膜并加盖保温材料。起始养护温度不应低于5℃。在负温条件养护时不得浇水。

　　(2)拆模后水泥基灌浆材料表面温度与环境温度之差大于20℃，应采用保温材料覆盖保护。

　　(3) 如环境温度低于水泥基灌浆材料要求的最低施工温度或需要加快强度增长时，可采用人工加热养护方式;养护措施应符合国家现行标准《建筑工程冬期施工规程》JGJ104的有关规定。

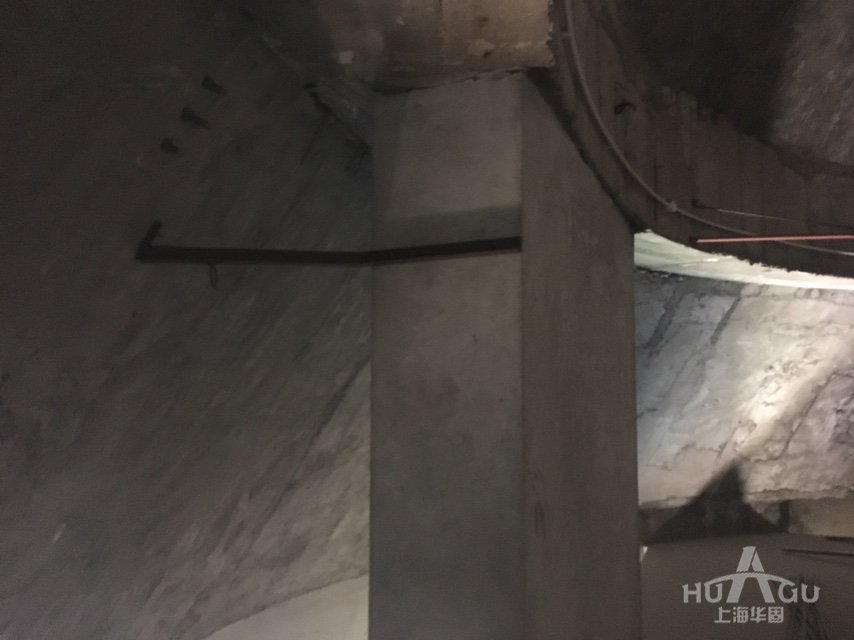

　　通过钢筋网片二次浇筑灌浆料补强楼板，明显增加了楼板厚度，提高了楼板承载能力。由于剪切筋的抗剪切作用，该方法对增加楼板的整体性、防止钢筋生锈起到较好的效果。所以，钢筋网片二次浇筑不仅提高了楼板的承载力和整体刚度，还增加了结构耐久性，可为类似工程提供相应的参考。
